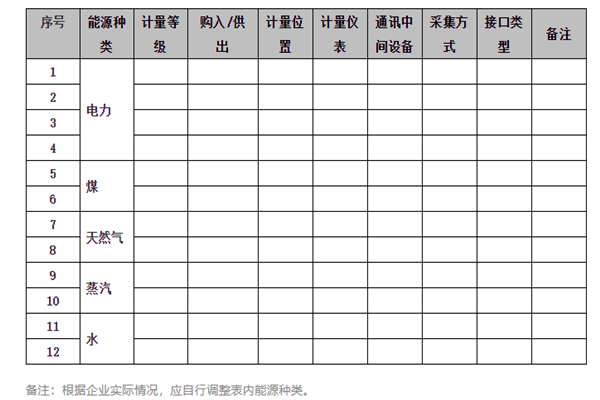

一、能耗在線監測系統能源采集記錄表

1.說明：如果沒有，可填“-”；

2.計量等級：按照地方標準和企業想要測量的范圍大小明確能源計量等級，區分一級、二級、三級；

3.采集方式：4G/5G DTU、第三方系統+有線局域網、通訊管理機+4G/5G、通訊管理機+有線局域網、通訊管理機+Lora無線、串口服務器+有線局域網、串口服務器+Lora無線；

4.計量?jī)x表：新增、利舊；

5.通訊中間設備：紅外讀取器、AI累積量模塊、RS485共享器；

6.接口類型：OPC DA 、OPC UA 、Mysql數據庫對接、Oracle數據庫對接、SQL Server數據庫對接、HTTP接口能源信息統計表。

在進行現場調研時，調研人員需盡可能多的拍攝現場照片或者錄像，包括儀表正面照片、儀表接線端子照片、儀表所處環境照片等，每組至少2張照片，包括遠景和近景。點位名稱和統計表中的計量位置一一對應，方便核對。

二、電的計量

1.各級計量點拓?fù)浣Y(jié)構；

2.是否已經采集？如果是則需要明確系統對接方式，系統接口不標準或者不便對接的情況下，需確定表上是否還有第二路通訊口或者紅外口；

3.是否有表計？若是機械表，需要換表計；智能表需明確廠家型號以及通訊協議；若無表計，需安裝新表，并確認互感器選型規格；

4.是否有電能外供？外供電需了解情況同上；

5.有無移動信號或有線網絡；

6.是否有發電機組？有的化計量發電量。
